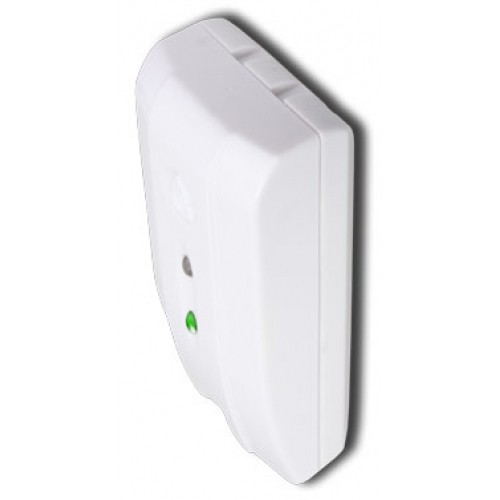

Сонар (ИО 329-17)
622 руб.
570 руб. (мелкий опт) / 518 руб. (опт)
В корзинуВ корзину
Купить в 1 кликКупить в 1 клик
В избранноеВ избранное
К сравнениюК сравнению
В наличииВ наличии
Поделиться
Описание товара:
Извещатель охранный поверхностный звуковой
Извещатель охранный поверхностный звуковой (разбития стекла); дальность зоны обнаружения до 6 м; регулировка чувствительности; тампер; U-пит.7...15 В; I-потр.15 мА; t-раб.-20...+50°C, 90х57х34 мм
Характеристики:
Все характеристики
Код
222177
Производитель
Сибирский Арсенал
- тип контактов
нормально-замкнутые
- коммутируемый ток, А
0.15
- длительность тревожного извещения, сек
5
- при напряжении питания 12 В
15
- min охраняемая площадь, м²
от 0.1
Описание товара
Назначение изделия
Извещатель охранный «Сонар» (ИО 329-17) предназначен для обнаружения разрушения стеклянных конструкций закрытых помещений, в том числе однокамерных и двухкамерных стеклопакетов.
Особенности
- Извещение о тревоге формируется путем размыкания реле;
- Извещатель может быть установлен на стене, потолке или на торце оконного проема;
- Дискретная регулировка чувствительности;
- В извещатель занесены калибровочные значения, позволяющие получить предсказуемую зависимость дальности обнаружения от установленной чувствительности;
- Два режима работы
- для больших стекол (100х100 см и более)
- для небольших стекол (от 30х30 см до 100х100 см)
- Встроенный микропереключатель (тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса извещателя;
- Визуальный контроль работы с помощью двух световых индикаторов с возможностью их отключения;
- Отдельная клемма для подключения оконечного резистора;
- В извещателе применено оптоэлектронное реле для подключения в шлейф сигнализации.
Дополнительная информация
Для формирования сигнала «Тревога» извещатель должен зарегистрировать низкочастотный и высокочастотный сигналы в определенном интервале времени, что практически исключает вероятность ложной тревоги. Программа обрабатывающая сигнал использует цифровую фильтрацию звука и идентифицирует только действительные ситуации разбития стекла практически для всех типов стекол.
Характеристики:
Прочие
Функционал Извещатель охранный поверхностный звуковой
Код 222177
Производитель Сибирский Арсенал
- тип контактов нормально-замкнутые
- коммутируемый ток, А 0.15
- длительность тревожного извещения, сек 5
- при напряжении питания 12 В 15
- min охраняемая площадь, м² от 0.1
- коммутируемое напряжение, В 100
- тампер есть
Диапазон рабочих температур, °С -20…+50
Масса, не более, кг 0.06
Габаритные размеры (ШхВхГ), мм 90х57х46
- постоянного тока 7…15
Тип извещателя 4-х проводный
Регулировка чувствительности есть
- угол обзора, град 120
- дальность, м 6
